Verkehrsleitplanken werden hergestellt, um die Bewegung von Fahrzeugen zu kontrollieren, die Schwere von Fahrbahnabweichungen zu verringern und einen vorhersehbaren Verformungspfad beim Fahrzeugaufprall bereitzustellen. Da Leitplankensysteme kontinuierlich entlang von Autobahnen, Brücken, Rampen, Tunneln und Straßenrandabschnitten installiert werden, benötigen Hersteller Produktionsanlagen, die in der Lage sind, über lange Produktionsläufe hinweg eine konsistente Profilgeometrie, Lochpositionierung, Schnittlänge und Oberflächenqualität beizubehalten.

A Leitplanken-Profiliermaschinewandelt verzinktes oder beschichtetes Stahlband über eine Reihe kontrollierter Formstationen in durchgehende Autobahn-Absperrprofile um. Die Produktionslinie kann Abwickeln, Nivellieren, Zuführen, Stanzen, Rollformen, Schneiden und automatisches Stapeln integrieren, sodass Hersteller Leitplankenträger mit weniger sekundären Arbeitsgängen produzieren können.

Für Anbieter von Straßeninfrastrukturen sollte die Maschine entsprechend dem erforderlichen Leitplankenprofil, der Stahlsorte, der Dicke, der Trägerlänge, dem Stanzmuster, der Produktionskapazität und dem geltenden Straßensicherheitsstandard ausgewählt werden.

Was ist eine Leitplanken-Profiliermaschine?

Eine Leitplanken-Rollformmaschine ist ein kontinuierliches Kaltumform-Produktionssystem zur Herstellung von Straßenleitplanken aus Stahl aus Rollenmaterial.

Im Gegensatz zum Pressbiegen, bei dem einzelne Werkstücke durch separate Vorgänge geformt werden, ändert sich beim Rollformen der Querschnitt schrittweise, wenn das Band mehrere Rollengerüste durchläuft.

Ein typischer Produktionsablauf ist:

Stahlspule → Abwickeln → Nivellieren → Servovorschub → Stanzen → Rollformen → Schneiden → Stapeln

Die genaue Reihenfolge hängt von der Leitplankenkonstruktion ab.

Wenn beispielsweise für die Leitplanke regelmäßig verteilte Befestigungslöcher erforderlich sind, kann die Stanzeinheit vor oder innerhalb der Formsektion installiert werden. Das Zuführsystem muss eine genaue Streifenbewegung aufrechterhalten, damit der Lochabstand im gesamten fertigen Träger konstant bleibt.

Nach der Umformung wird das Endlosprofil auf die vorgegebene Länge zugeschnitten und an die Austrags- oder Stapelanlage übergeben.

Dieses kontinuierliche Verfahren eignet sich besonders für Leitplankenhersteller, da Absperrbalken für Autobahnen typischerweise in großen Mengen mit sich wiederholenden Abmessungen hergestellt werden.

Wie das Leitplankenprofil entsteht

Ein Leitplankenträger für eine Autobahn hat im Allgemeinen einen gewellten oder W{0}förmigen Querschnitt-. Die Geometrie ist so konzipiert, dass sie ein kontrolliertes Strukturverhalten ermöglicht und es der Barriere gleichzeitig ermöglicht, Aufprallkräfte zu absorbieren und umzuleiten.

Die Formwalzen erzeugen nach und nach diese Geometrie.

Eine vereinfachte Umformsequenz kann Folgendes umfassen:

1. Kantenvorbereitung

Das einlaufende Stahlband wird geführt und stabilisiert, bevor es in die erste Umformstation gelangt. Seitenführungen helfen dabei, die richtige Streifenposition beizubehalten.

2. Erstes Biegen

Die ersten Walzgerüste beginnen mit dem Biegen des Flachbandes entlang vorgegebener Längslinien.

3. Wellenbildung

Weitere Stationen vertiefen die Mittelsicken sukzessive und bilden das charakteristische Leitplankenprofil.

4. Flansch- und Kantenkalibrierung

Spätere Umformstationen verfeinern die Außenkanten und korrigieren akkumulierte Verformungen.

5. Endgültige Dimensionierung

Die Endgerüste stabilisieren den Querschnitt, sodass der fertige Träger die erforderlichen Maßtoleranzen einhält.

Die Anzahl der Umformstationen wird durch die Profilgeometrie, die Materialstärke, die Stahlfestigkeit, die Umformgeschwindigkeit und die erforderliche Maßhaltigkeit bestimmt.

Ein dickeres oder höher{0}}festes Stahlband erfordert möglicherweise eine andere Umformsequenz als standardmäßiges verzinktes Blech.

Hauptkomponenten einer Leitplanken-Produktionslinie

Eine komplette Produktionslinie für Autobahnabsperrungen kann mehrere Hauptsysteme umfassen.

Hydraulische Abwickelhaspel

Die Abwickelhaspel trägt das Stahlcoil und führt der Produktionslinie kontinuierlich Material zu.

Bei schwererem Leitplankenmaterial können hydraulische Expansion und hydraulische Belastung die Handhabung von Coils praktischer machen.

Wichtige Spezifikationen sind:

Maximales Spulengewicht

Innendurchmesser der Spule

Außendurchmesser der Spule

Maximale Streifenbreite

Erweiterungsmethode

Bremssystem

Für die Produktion großer Stückzahlen sollte die Abwickelhaspel auf die tatsächliche Spulenspezifikation abgestimmt sein und nicht unabhängig von der Formmaschine ausgewählt werden.

Nivellier- und Zuführeinheit

Stahlspulen können nach dem Aufwickeln Restkrümmungen oder Verformungen aufweisen. Eine Nivelliereinheit hilft dabei, vor dem Formen ein flacheres Band zu erstellen.

Das Zuführsystem steuert dann den Materialeinlauf in die Stanz- und Formsektionen.

Bei der Herstellung von Leitplanken ist die Vorschubgenauigkeit besonders wichtig, wenn der Träger wiederholte Schraubenlöcher aufweist.

Stanzsystem

Viele Absperrbalken für Autobahnen erfordern regelmäßig verteilte Löcher für Verbindungsschrauben und Montageteile.

Das Stanzsystem kann konfiguriert werden für:

Runde Löcher

Langlöcher

Mehrere Lochreihen

Wiederholte Lochmuster

Individuelle Lochabstände

Je nach Maschinenkonstruktion kann das Stanzen vor dem Rollformen oder während des kontinuierlichen Produktionsprozesses erfolgen.

Der servogesteuerte Vorschub kann die Stanzposition mit der programmierten Produktionslänge synchronisieren.

Für einen Hersteller, der verschiedene Autobahnprojekte beliefert, ist das programmierbare Stanzen besonders nützlich, da die Lochmuster je nach Barrierenspezifikation variieren können.

Leitschienen-Profiliermaschine

Leitplanken-Rollformer für kommunale Straßen

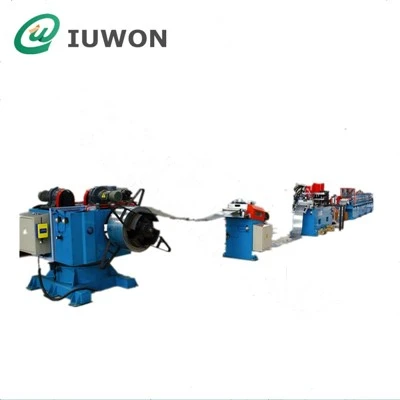

Palisade-Rollformmaschine

Profilierbereich

Der Profilierbereich ist das Herzstück der Maschine.

Mehrere Rollenständer verformen das Stahlband nach und nach in den endgültigen W--Träger oder ein anderes spezifiziertes Straßenbarrierenprofil.

Bei der Rollenkonstruktion müssen folgende Aspekte berücksichtigt werden:

Stahldicke

Materialstärke

Profiltiefe

Profilbreite

Umformradius

Anzahl der Umformdurchgänge

Erforderliche Produktionsgeschwindigkeit

Auch der Maschinenrahmen muss eine ausreichende Steifigkeit aufweisen. Wenn sich die Formgerüste unter Last verschieben, kann es beim fertigen Träger zu Maßabweichungen, Verdrehungen oder einer inkonsistenten Flanschgeometrie kommen.

Aus diesem Grund sollten bei der Maschinenauswahl die Konstruktion der Maschinenbasis, der Wellendurchmesser, die Lageranordnung, das Rollenmaterial, das Übertragungssystem und die Ausrichtungsgenauigkeit berücksichtigt werden.

Hydraulische oder fliegende Abschaltung-Off

Sobald das Endlosprofil die erforderliche Länge erreicht hat, schneidet die Maschine den Leitplankenträger ab.

Die geeignete Schneidmethode hängt von der Produktionsgeschwindigkeit und den Anforderungen an das fertige{0}Produkt ab.

Eine Hochgeschwindigkeits-Produktionslinie kann ein fliegendes Trennsystem verwenden, das das sich bewegende Profil schneidet, ohne dass die gesamte Linie angehalten werden muss.

Für niedrigere Produktionsgeschwindigkeiten oder bestimmte Profilanforderungen kann eine Stopp-{0}}zu--Konfiguration ausreichend sein.

Das Schneidsystem sollte ein sauberes und maßhaltiges Ende erzeugen, ohne den Leitplankenabschnitt wesentlich zu verformen.

Automatisches Stapeln

Nach dem Schneiden können die fertigen Geländerträger auf einen Auslauftisch oder ein automatisches Stapelsystem übertragen werden.

Bei der Produktion großvolumiger Autobahnabsperrungen kann die automatische Stapelung die manuelle Handhabung reduzieren.

Ein Stapelsystem kann wie folgt gestaltet werden:

Fertige Balkenlänge

Bündelgröße

Fabriklayout

Zugang per Gabelstapler

Verpackungsanforderungen

Nachgeschalteter Verzinkungs- oder Lagerprozess

Die endgültige Handhabungskonfiguration sollte bei der Gestaltung der gesamten Produktionslinie berücksichtigt werden, da die Leitplankenträger lang sind und beim Transfer eine ausreichende Unterstützung erfordern.

Typische technische Parameter

Die tatsächlichen Spezifikationen sollten entsprechend der Leitplankenzeichnung und den Materialanforderungen des Kunden ermittelt werden. Eine repräsentative Maschinenkonfiguration kann Folgendes umfassen:

Bei diesen Zahlen handelt es sich eher um Referenzbereiche als um universelle Maschinenspezifikationen. Ein endgültiges Angebot sollte auf dem tatsächlichen Profilquerschnitt, der Stahlsorte, der Dicke, dem Lochmuster und der erforderlichen Leistung basieren.

Materialauswahl für Autobahnleitplanken

Die Materialauswahl hat direkten Einfluss auf das Maschinendesign.

Verzinkter Stahl wird häufig verwendet, da Straßensperren Regen, Feuchtigkeit, Streusalz, Temperaturschwankungen und anderen Umweltbedingungen ausgesetzt sind.

Zu den allgemeinen Überlegungen gehören:

Stahldicke

Eine zunehmende Dicke erhöht im Allgemeinen die Strukturkapazität, erhöht aber auch die Umformkraft.

Streckgrenze

Höher{0}}fester Stahl kann eine größere Umformkraft und eine sorgfältig konstruierte Rollenfolge erfordern.

Zinkbeschichtung

Der Umformprozess soll unnötige Schäden an der verzinkten Oberfläche minimieren. Eine schlechte Ausrichtung der Walzen oder eine übermäßige lokale Verformung können die Integrität der Beschichtung beeinträchtigen.

Spulenqualität

Schwankungen in der Banddicke, Ebenheit, Breite und mechanischen Eigenschaften können die Umformstabilität beeinflussen.

Für eine konsistente Leitplankenproduktion sollte die Maschine daher nach Möglichkeit anhand der tatsächlichen Materialspezifikation und nicht anhand einer generischen Stahlprobe getestet werden.

Leitplankenprofil und Stanzgenauigkeit

Eines der wichtigsten Merkmale einer Produktionslinie für Autobahnabsperrungen ist die Beziehung zwischen dem Profil und seinen Verbindungslöchern.

Geländerträger werden mithilfe von Bolzen, Abstandshaltern, Pfosten und anderen Strukturkomponenten installiert. Wenn der Lochabstand oder der Abstand zwischen Loch{1}} und -Kante inkonsistent ist, kann die Installation schwierig werden und eine manuelle Korrektur erfordern.

Die Produktionslinie sollte daher Folgendes kontrollieren:

Lochdurchmesser

Lochabstand

Position der Lochmitte

Abstand vom Profilrand

Lochausrichtung

Schnittlänge

Profilgeradheit

Für Hersteller, die mehrere Länder bedienen, kann das Stanzprogramm auch nach unterschiedlichen Kundenspezifikationen konfiguriert werden.

Warum Profilwerkzeuge wichtig sind

Die Formrollen sind dafür verantwortlich, nach und nach die endgültige Geometrie der Leitplanke festzulegen.

Ein richtig konstruierter Werkzeugsatz sollte die Verformung auf die Formstationen verteilen, anstatt das Material zu schnell in seine endgültige Form zu zwingen.

Dies hilft bei der Kontrolle:

Kantenrisse

Oberflächenmarkierung

Rückfederung

Verdrehen

Querschnittsabweichung-

Ungleichmäßige Umformlast

Auch das Rollenmaterial und die Bearbeitungsgenauigkeit beeinflussen die Lebensdauer und die Profilkonstanz.

Für B2B-Einkäufer sollte das Werkzeugdesign daher in die technische Diskussion einbezogen und nicht als Zubehör behandelt werden.

Profilieren von Leitplanken für verschiedene Autobahnanwendungen

Die gleiche allgemeine Produktionstechnologie kann an verschiedene Verkehrssicherheitsprodukte angepasst werden.

Highway W-Träger

Die herkömmliche W-förmige Barriere wird häufig entlang von Straßen und Autobahnen verwendet.

Thrie-Beam

Eine drei{0}}Wellenbarriere hat einen komplexeren Querschnitt-und erfordert entsprechende Rollenwerkzeuge.

Brückenleitplanke

Brückenanwendungen können bestimmte Abmessungen, Verbindungslöcher und strukturelle Konfigurationen erfordern.

Mittlere Barriere

Mediananwendungen können andere Montageanordnungen und Barrierenabmessungen erfordern.

Straßensperre

Leitplanken am Straßenrand können entsprechend den örtlichen Anforderungen der Straßenbautechnik konfiguriert werden.

Maßgeschneiderte Sicherheitsbarriere

Infrastrukturunternehmer benötigen möglicherweise projektspezifische-Profilabmessungen oder Lochmuster.

Ein Hersteller, der mehrere Typen herstellt, sollte überlegen, ob die Maschine mehrere Werkzeugsätze aufnehmen kann oder ob separate Produktionslinien besser geeignet sind.

Was Hersteller von Straßenleitplanken vor dem Kauf beachten sollten

Der Kauf eines Leitplanken-Rollformers sollte mit dem fertigen Produkt beginnen.

Bevor Sie einen Maschinenlieferanten kontaktieren, bereiten Sie die folgenden Informationen vor:

Zeichnung des Geländerprofils

Materialqualität

Materialstärke

Spulenbreite

Lochmuster

Lochdurchmesser

Lochabstand

Fertige Balkenlänge

Erforderliche Produktionsgeschwindigkeit

Tägliches oder monatliches Produktionsvolumen

Oberflächenbehandlung

Anwendbarer technischer Standard

Werkseitiges Netzteil

Verfügbarer Installationsbereich

Dies ermöglicht es dem Maschinenhersteller, die richtige Formreihenfolge und die Konfiguration der Produktionslinie zu bestimmen.

IUWONs Ansatz für Leitplanken-Profiliergeräte

IUWON ist ein in China ansässiger Hersteller von Rollformmaschinen mit mehr als 20 Jahren Erfahrung im Bereich Kaltwalzmaschinen.

Die Produktpalette umfasst Strukturprofile für den Bau, Solarmontagesysteme, Kabelrinnen, Pfetten, Dächer und andere industrielle Anwendungen. Diese breitere Erfahrung in der Profilformung ist für die Herstellung von Straßenleitplanken relevant, da Leitplanken eine kontrollierte Formung von relativ schwerem Baustahl{2}} erfordern.

Für ein maßgeschneidertes Leitplankenprojekt sollte der Engineering-Prozess beim Kunden beginnenProfilzeichnung und Materialspezifikation.

IUWON kann die Produktionslinie entsprechend den erforderlichen Anforderungen konfigurieren:

Leitplankenquerschnitt-

Stahldicke

Materialstärke

Lochmuster

Schnittlänge

Produktionskapazität

Automatisierungsgrad

Eine typische kundenspezifische Linie kann Abwickeln, Richten, Stanzen, Rollformen, Schneiden und Materialsammlung in einem kontinuierlichen Prozess integrieren.

Dieser profilbasierte Ansatz ist besonders nützlich für Hersteller, die unterschiedliche Straßenbehörden oder Infrastrukturunternehmen beliefern, da die Abmessungen der Leitplanken und die Anordnung der Verbindungslöcher zwischen den Märkten variieren können.

Produktionsfähigkeit über die Umformmaschine hinaus

Für einen Hersteller von Autobahnabsperrungen sollte die Maschinenfähigkeit als gesamtes Produktionssystem bewertet werden.

Der Arbeitsablauf kann Folgendes umfassen:

Spulenvorbereitung → Rollformen → Stanzen → Schneiden → Oberflächenbehandlung → Bündeln → Transport

Das Rollformen ist nur ein Schritt im gesamten Herstellungsprozess.

Wenn die fertigen Leitplanken nach dem Formen feuerverzinkt werden müssen, sollte die Produktionslinie auch berücksichtigen, wie die geschnittenen Profile gebündelt und dem Verzinkungsprozess zugeführt werden.

Wenn vor-verzinkter Stahl verwendet wird, sollte sich der Umformprozess auf den Schutz der vorhandenen Beschichtung konzentrieren.

Die richtige Produktionsanordnung hängt daher vom gesamten Fertigungsweg des Herstellers ab.

Vorteile des kontinuierlichen Rollformens für die Leitplankenproduktion

Eine richtig konzipierte Rollformlinie bietet mehrere Fertigungsvorteile.

Konsistenter Querschnitt-

Mehrere Formstände formen das Material nach und nach, sodass das endgültige Profil über lange Produktionsläufe hinweg relativ konstant bleibt.

Integrierte Lochung

Das Stanzen kann in die kontinuierliche Linie integriert werden, wodurch separate Bohrvorgänge reduziert werden.

Kontinuierliche Produktion

Das Verfahren eignet sich für die Serienfertigung von langen Leitplankenträgern.

Programmierbare Länge

SPS--gesteuertes Zuführen und Schneiden ermöglichen die Herstellung unterschiedlicher Fertiglängen entsprechend dem Produktionsprogramm.

Reduzierte Sekundärhandhabung

Wenn Stanzen, Formen, Schneiden und Stapeln integriert sind, kann der Materialtransport zwischen den Prozessen reduziert werden.

Skalierbare Automatisierung

Die Produktionslinie kann mit manueller Sammlung für kleinere Fabriken oder automatisierter Stapelung und Handhabung für größere{0}Volumenvorgänge konfiguriert werden.

Endgültige Kaufcheckliste

Vor der Auswahl einer Maschine zum Formen von Straßenleitplanken sollten Beschaffungsteams Folgendes überprüfen:

Abschluss

Eine Produktionslinie für Verkehrsleitplanken muss mehr als nur eine einfache Metallform beibehalten. Das Leitplankenprofil, das Verbindungslochmuster, die fertige Länge, die Materialeigenschaften und der Oberflächenzustand müssen während der gesamten Produktion konsistent bleiben.

Das RichtigeLeitplanken-Profiliermaschinesollten daher auf der Grundlage der tatsächlichen Spezifikationen für Autobahnbarrieren entwickelt werden.

Für Hersteller, die Standard-W{0}}Träger herstellen, liegt die Priorität in der Regel auf einer stabilen kontinuierlichen Formung, präzisen Stanzungen und einer zuverlässigen Leistung beim Schneiden auf-Längen. Für Hersteller, die mehrere Märkte bedienen, wird Flexibilität immer wichtiger, da unterschiedliche Straßenprojekte möglicherweise unterschiedliche Profilabmessungen, Lochanordnungen oder Materialqualitäten erfordern.

Der maßgeschneiderte Rollformungsansatz von IUWON eignet sich für Käufer, die eine Produktionslinie benötigen, die auf einer bestimmten Leitplankenzeichnung und nicht auf einer generischen Maschinenkonfiguration basiert. Das komplette System kann rund um das Abwickeln, Richten, Stanzen, progressive Formen, Schneiden und die Handhabung des Fertigprodukts geplant werden.

Für einen Maschinenvorschlag ist das nützlichste technische PaketLeitplankenprofilzeichnung + Materialspezifikation + Lochmuster + fertige Länge + Zielausgabe. Mithilfe dieser Parameter können die Umformreihenfolge, die Rollenwerkzeuge, das Stanzsystem, die Antriebskonfiguration und die Schneidmethode entsprechend den tatsächlichen Produktionsanforderungen für Verkehrsleitplanken bewertet werden.
